บทความ WPC pergola ส่วนใหญ่เน้นที่รูปลักษณ์และการบำรุงรักษาต่ำ ไม่กี่คำถามที่ตอบคำถามเชิงโครงสร้างที่กำหนดว่าร้านปลูกไม้เลื้อยจะยังคงยืนและยังคงระดับอยู่หรือไม่ หลังจากผ่านไปห้าปีของการหมุนเวียนความร้อนและแรงลม
คู่มือนี้ครอบคลุมด้านวิศวกรรม: ช่วงสูงสุดสำหรับโปรไฟล์ WPC ค่าเผื่อการขยายเนื่องจากความร้อน ข้อกำหนดฐานราก และวิธีที่ WPC เปรียบเทียบเชิงโครงสร้างกับอะลูมิเนียมและไม้ เขียนขึ้นสำหรับผู้รับเหมา ผู้ระบุ และวิศวกรโครงการที่ต้องการตัดสินใจเชิงโครงสร้างโดยอาศัยข้อมูลรอบด้าน
หมายเหตุของผู้เขียน:ข้อมูลการขยายในคู่มือนี้อิงตามการทดสอบภายในของ Necowood และข้อกำหนดเฉพาะของวัสดุที่เผยแพร่ สำหรับการคำนวณโครงสร้างเฉพาะโครงการ โปรดปรึกษาวิศวกรโครงสร้างที่มีคุณสมบัติเหมาะสมเสมอ
1. ช่วง Rafter สูงสุดสำหรับ WPC Pergolas

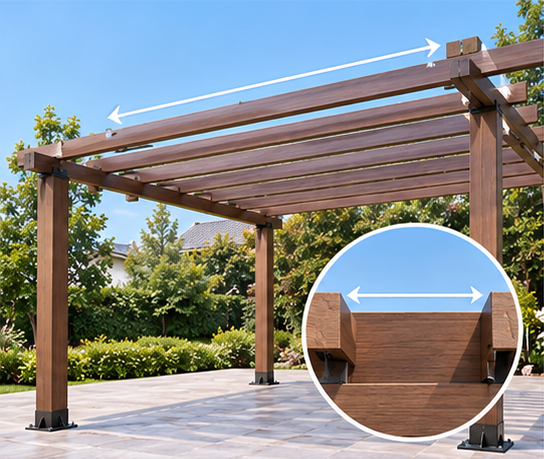

ช่วง Rafter วัดระหว่างส่วนรองรับ การเกินช่วงสูงสุดทำให้เกิดการหย่อนคล้อยและความล้าของโครงสร้าง
ข้อจำกัดทางโครงสร้างที่สำคัญที่สุดข้อเดียวของไม้เลื้อย WPCคือช่วง WPC มีความแข็งน้อยกว่าอะลูมิเนียมหรือเหล็ก ซึ่งหมายความว่าจะต้องรองรับจันทันและคานในช่วงเวลาที่สั้นกว่า
ช่วงขื่อ WPC มาตรฐาน2.5 ม. – 3.0 ม. (ไม่มีส่วนรองรับตรงกลาง)
ช่วงขื่ออะลูมิเนียม4.0ม.+ (ไม่มีการสนับสนุนระดับกลาง)
ช่วงจันทันไม้3.0 ม. – 4.0 ม. (ขึ้นอยู่กับสายพันธุ์)
WPC พร้อมแกนอลูมิเนียม3.5ม. – 4.5ม. (ขึ้นอยู่กับส่วน)
สำหรับช่วงที่สูงกว่า 3 ม. ด้วยโปรไฟล์ WPC มาตรฐาน มีตัวเลือกดังต่อไปนี้:
- ส่วน WPC ที่ใหญ่ขึ้น— เพิ่มความลึกของโปรไฟล์ขื่อ (เช่น จากความลึก 50 มม. เป็น 80 มม.) เพื่อปรับปรุงความแข็ง
- ส่วนรองรับไฟกลาง— เพิ่มคานกลางเพื่อลดช่วงที่มีประสิทธิภาพลงครึ่งหนึ่ง
- WPC เสริมแกนอะลูมิเนียม— ใช้โปรไฟล์ WPC พร้อมส่วนอลูมิเนียมภายใน ผสมผสานลักษณะไม้เข้ากับความแข็งแรงของโครงสร้าง
2. การขยายตัวทางความร้อน: กฎ 3–5 มม

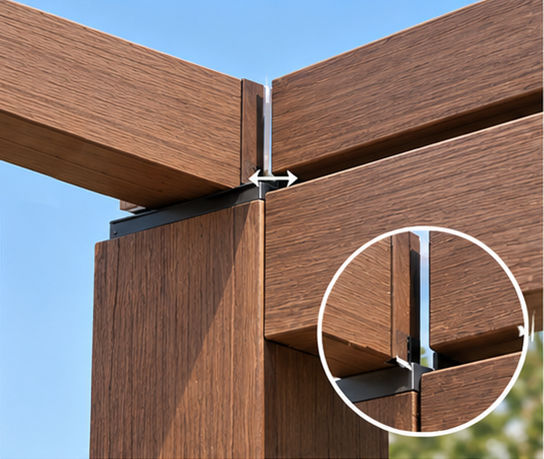

ต้องเว้นช่องว่างส่วนขยายไว้ที่ปลายขื่อและการเชื่อมต่อคานถึงเสาเพื่อรองรับการเคลื่อนที่ด้วยความร้อน
WPC ขยายและหดตัวตามการเปลี่ยนแปลงของอุณหภูมิ นี่ไม่ใช่ข้อบกพร่อง แต่เป็นคุณสมบัติของวัสดุที่ต้องได้รับการออกแบบ ผลที่ตามมาในทางปฏิบัติก็คือ จันทันและคานไม่สามารถติดแน่นกับเสาหรือโครงสร้างที่มั่นคงได้
ข้อกำหนดช่องว่างการขยายตัว
ช่องว่างขั้นต่ำที่ปลายขื่อ:3–5 มม
ช่องว่างขั้นต่ำที่การเชื่อมต่อแบบบีมถึงโพสต์:3–5 มม
ค่าสัมประสิทธิ์การขยายตัว (Necowood Gen-2):ต่ำกว่า 0.035 มม./ม.·°C
ค่าสัมประสิทธิ์การขยายตัว (WPC มาตรฐาน):0.05–0.06 มม./ม.·°C
ที่ค่าสัมประสิทธิ์การขยายตัวของ Necowood ต่ำกว่า 0.035 มม./ม.·°C จันทันยาว 3 ม. ที่มีการแกว่งของอุณหภูมิ 40°C จะขยายตัวโดยประมาณ4.2มม. ช่องว่าง 3–5 มม. รองรับการเคลื่อนไหวนี้โดยไม่ทำให้เกิดการโก่งงอหรือการแยกส่วน
3. การออกแบบเฟรมย่อย: เสา คาน และจันทัน

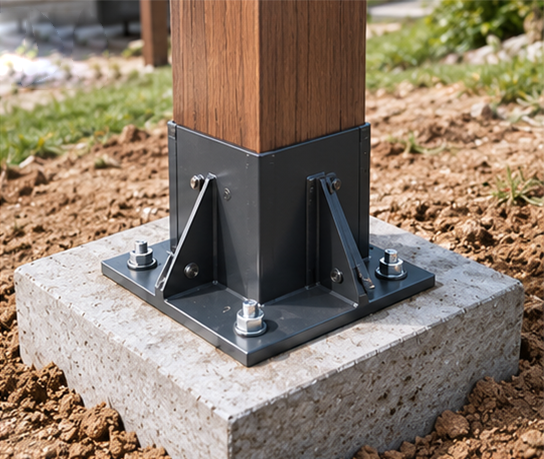

พุกยึดกับฐานรากคอนกรีต — รากฐานโครงสร้างของเรือนปลูกไม้เลื้อย

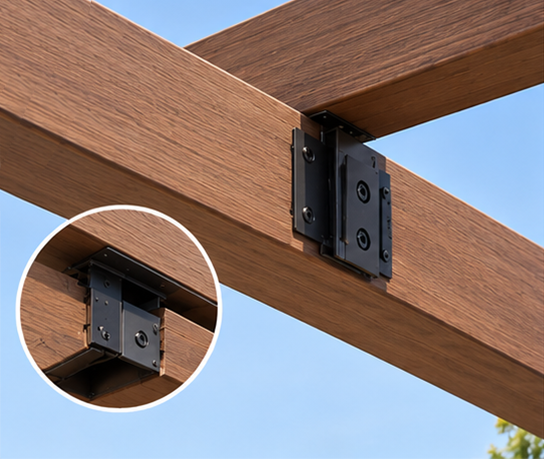

ขายึดขั้วต่อแบบซ่อนช่วยยึดจันทันเข้ากับคานเพื่อให้พื้นผิวที่สะอาดปราศจากสกรู
หลังการติดตั้ง
โพสต์ WPC เป็นโปรไฟล์กลวง จะต้องหุ้มไว้เหนือส่วนรองรับโลหะภายใน (เหล็กหรืออลูมิเนียม) ที่ยึดกับฐานคอนกรีต แกนโลหะรับภาระโครงสร้าง ปลอก WPC ให้รูปลักษณ์ภายนอก พุกยึดโพสต์กับแผ่นพื้นคอนกรีตโดยใช้สลักเกลียวขยาย
การเชื่อมต่อแบบบีมถึงโพสต์
คานหลักถูกยึดไว้ที่ด้านบนของเสาและยึดด้วยสลักเกลียวสแตนเลสที่ลอดผ่านทั้งคาน WPC และส่วนรองรับโลหะภายใน ต้องเจาะรูนำร่องเพื่อป้องกันการแตกแยก สแตนเลสเป็นสิ่งสำคัญ — โบลท์ชุบสังกะสีจะสึกกร่อนและทำให้เกิดสนิมได้
ระยะห่างขื่อ
โดยทั่วไปจันทันหรือบานเกล็ดจะเว้นระยะห่างกัน30–40ซมช่วงเวลา วงเล็บเชื่อมต่อที่ซ่อนอยู่ใช้เพื่อยึดจันทันกับคาน จันทันจะต้องไม่ติดขัดแน่น — มีการใช้ช่องว่างการขยาย 3–5 มม. ที่นี่ด้วย
4. WPC กับอลูมิเนียมกับไม้: การเปรียบเทียบอย่างซื่อสัตย์
WPC ตั้งอยู่ระหว่างไม้และอลูมิเนียมทั้งด้านต้นทุนและประสิทธิภาพทางโครงสร้าง ตารางด้านล่างสรุปความแตกต่างที่สำคัญ
ช่วงสูงสุด (มาตรฐาน)WPC: 2.5–3ม. · อะลูมิเนียม: 4ม.+ · ไม้ซุง: 3–4ม
น้ำหนักWPC: ~9 กก./ตรม. · อลูมิเนียม: ~5 กก./ตรม. · ไม้: ~14 กก./ตรม.
การขยายตัวทางความร้อนWPC: สูง (ต้องการช่องว่าง) · อลูมิเนียม: ปานกลาง · ไม้ซุง: ต่ำ
ความต้านทานการกัดกร่อนWPC: ดีเยี่ยม · อะลูมิเนียม: ดีเยี่ยม · ไม้: แย่
การซ่อมบำรุงWPC: ไม่มี · อะลูมิเนียม: ซักประจำปี · ไม้: คราบ/ซีลทุกๆ 2-3 ปี
ราคา (3ม.x4ม.)WPC: €1,000–€2,400 · ไม้ซุง: €800–€2,000 · อลูมิเนียม: €2,200–€4,000
ช่วงต้นทุนขึ้นอยู่กับข้อมูลซัพพลายเออร์ที่เผยแพร่และบันทึกโครงการปี 2026 ของ Necowood ราคาจริงขึ้นอยู่กับขนาดโปรไฟล์ การตกแต่ง ปริมาณการสั่งซื้อ และภูมิภาค
5. มาตรฐานระดับภูมิภาคสำหรับโครงการ WPC Pergola
โครงสร้างร้านปลูกไม้เลื้อย WPC ต้องเป็นไปตามรหัสอาคารท้องถิ่น มาตรฐานต่อไปนี้มักอ้างอิงในข้อกำหนดเฉพาะของโครงการในตลาดหลักๆ:
📋 รหัสและมาตรฐานภูมิภาค
🇮🇹สหรัฐฯ มาตรฐาน มาตรฐาน ASTM D7032 ข้อกำหนดมาตรฐานสำหรับการกำหนดระดับประสิทธิภาพสำหรับแผ่นกระดานคอมโพสิตไม้พลาสติกและระบบรั้ว
🇮🇹สหรัฐฯ มาตรฐาน มาตรฐาน ASTM E330 การทดสอบสมรรถนะโครงสร้างของผนังภายนอกและโครงสร้างภายใต้แรงดันอากาศคงที่สม่ำเสมอ
🇪🇹สหภาพยุโรป EN 1991-1-4 Eurocode 1 — การดำเนินการกับโครงสร้าง แรงลม กำหนดระยะห่างขื่อขั้นต่ำและขนาดสลักเกลียว
🇪🇹สหภาพยุโรป EN15534 คอมโพสิตที่ทำจากวัสดุที่มีเซลลูโลสและเทอร์โมพลาสติก — ข้อกำหนดเฉพาะสำหรับโปรไฟล์และแผง
🇮🇹ออสเตรเลีย AS/นิวซีแลนด์ 1170.2 การดำเนินการออกแบบโครงสร้าง — การกระทำของลม มีความสำคัญอย่างยิ่งต่อบริเวณชายฝั่งทะเลและบริเวณที่มีลมแรงสูงในออสเตรเลียและนิวซีแลนด์
🇮🇹ออสเตรเลีย AS 1720.1 โครงสร้างไม้ -- วิธีการออกแบบ ใช้เป็นข้อมูลอ้างอิงสำหรับส่วนโครงสร้างของเสาคอมโพสิต
หมายเหตุโครงการ:ยืนยันมาตรฐานที่ใช้บังคับกับหน่วยงานท้องถิ่นที่มีเขตอำนาจศาล (AHJ) ทุกครั้งก่อนที่จะสรุปการออกแบบโครงสร้าง ข้อกำหนดด้านแรงลมแตกต่างกันอย่างมีนัยสำคัญระหว่างพื้นที่ภายในประเทศ ชายฝั่ง และบริเวณพายุไซโคลน
6. การติดตั้ง: ทีละขั้นตอนสำหรับผู้รับเหมา

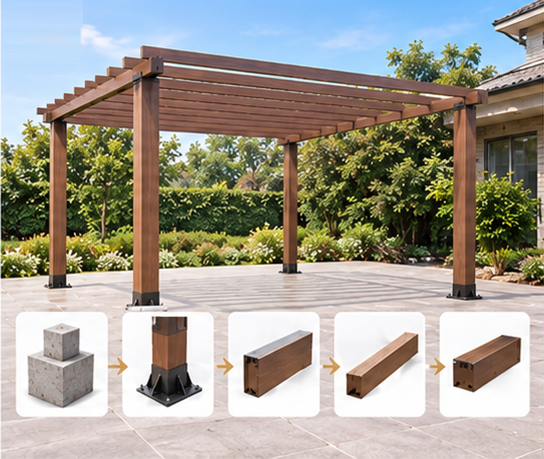

ลำดับการติดตั้งไม้เลื้อย: ฐานราก → เสา → คาน → จันทัน → หมวกและขอบตกแต่ง
- ทำเครื่องหมายเค้าโครง— ใช้เชือกและเครื่องมือปรับระดับเพื่อให้แน่ใจว่าได้กำลังสองที่สมบูรณ์แบบ ยืนยันตำแหน่งของจุดยึดเสา
- จุดยึดเสาที่ปลอดภัย— ยึดพุกเสาเหล็กหรืออลูมิเนียมสำหรับงานหนักเข้ากับแผ่นพื้นคอนกรีตหรือฐานรากโดยใช้สลักเกลียวขยาย
- ปลอกแขน WPC— เลื่อนปลอกเสา WPC แบบกลวงไปไว้เหนือส่วนรองรับโลหะภายใน ตรวจสอบให้แน่ใจว่าโพสต์มีลูกดิ่ง
- ติดคานหลัก— ยึดคาน WPC กับเสา เจาะรูนำ และยึดด้วยสลักเกลียวสแตนเลส
- ติดตั้งจันทัน— ยึดฉากยึดที่ซ่อนอยู่ไว้กับคาน จากนั้นจึงวางจันทัน WPC เข้าที่ เว้นช่องว่างการขยายไว้ 3–5 มม. ที่ปลายขื่อ
- ติดตั้งฝาปิดและขอบตกแต่ง— ติดตั้งฝาครอบเสาและสเกิร์ตขอบเพื่อซ่อนสลักเกลียวฐานและช่องเปิดด้านบน ตรวจสอบโครงสร้างทั้งหมดด้วยระดับ
คำถามที่พบบ่อย
ช่วงขื่อสูงสุดสำหรับ WPC pergola คือเท่าไร?
สำหรับโปรไฟล์ WPC pergola มาตรฐาน ช่วงขื่อสูงสุดที่ไม่มีส่วนรองรับตรงกลาง โดยทั่วไปคือ 2.5 ม. ถึง 3 ม. อลูมิเนียมสามารถขยายได้ตั้งแต่ 4 เมตรขึ้นไป สำหรับช่วงที่สูงกว่า 3 ม. ให้ระบุส่วน WPC ที่ใหญ่ขึ้น เพิ่มคานกลาง หรือใช้โปรไฟล์ WPC ที่เสริมแกนอะลูมิเนียม
ควรอนุญาตให้มีการขยายตัวทางความร้อนเท่าใดใน WPC pergola
ควรเว้นช่องว่างการขยายตัวขั้นต่ำ 3–5 มม. ที่ปลายจันทันและที่ขอบคงที่ทั้งหมด ระบบป้องกันภาพสั่นไหว Gen-2 ของ Necowood ช่วยลดการขยายตัวทางความร้อนให้ต่ำกว่า 0.035 mm/m·°C ซึ่งต่ำกว่า WPC มาตรฐานประมาณ 30%
WPC pergola แข็งแกร่งเท่ากับ aluminium pergola หรือไม่?
ไม่ อลูมิเนียมมีโครงสร้างที่แข็งแกร่งกว่า WPC ภายใต้การรับน้ำหนักช่วง อลูมิเนียมมาตรฐานมีช่วง 4 เมตรขึ้นไป WPC มาตรฐานมีช่วง 2.5–3 ม. อย่างไรก็ตาม WPC มีรูปลักษณ์ที่ดูอบอุ่นกว่าเหมือนไม้ หากต้องการช่วงยาวที่มีลักษณะเป็นไม้ ให้ระบุโปรไฟล์ WPC ที่เสริมอะลูมิเนียมภายใน
การออกแบบเฟรมย่อยสำหรับ WPC pergola คืออะไร?
เฟรมย่อยของร้านปลูกไม้เลื้อย WPC ประกอบด้วยเสาที่ตั้งอยู่ในฐานรากคอนกรีต คานหลักที่ยึดติดกับเสา และจันทันหรือบานเกล็ดที่ทอดข้ามคาน ระยะห่างระหว่างขื่อโดยทั่วไปคือ 30–40 ซม. ขายึดคอนเนคเตอร์แบบซ่อนช่วยยึดจันทันให้แน่นหนาโดยไม่ใช้สกรู
มาตรฐานอาคารใดที่ใช้กับโครงการ WPC pergola
มาตรฐานทั่วไปประกอบด้วย ASTM D7032 (US), ASTM E330 (US), EN 1991-1-4 (ปริมาณลมของสหภาพยุโรป), EN 15534 (ข้อกำหนด EU WPC) และ AS/NZS 1170.2 (การทำงานของลมในออสเตรเลีย/นิวซีแลนด์) ยืนยันมาตรฐานที่ใช้บังคับกับหน่วยงานท้องถิ่นที่มีเขตอำนาจศาลเสมอ
สามารถติดตั้งเรือนกล้วยไม้ WPC บนระเบียงหรือดาดฟ้าได้หรือไม่?
ใช่. WPC มีน้ำหนักเบากว่าไม้หรือเหล็กกล้า ช่วยลดภาระบนระเบียงและหลังคา ต้องยึดร้านปลูกไม้เลื้อยไว้กับแผ่นพื้นโครงสร้าง ไม่ใช่เฉพาะพื้นผิวเท่านั้น การยกลมเป็นสิ่งสำคัญในการติดตั้งแบบยกระดับ — อาจต้องใช้ระยะห่างของขื่อที่ใกล้กว่าและอาจต้องใช้พุกที่หนักกว่า
WPC และอลูมิเนียม pergolas มีราคาแตกต่างกันอย่างไร?
โดยทั่วไปแล้วเรือนกล้วยไม้ WPC จะมีราคาต่ำกว่าอลูมิเนียมประมาณ 30–50% เมื่อพิจารณาจากวัสดุ ซุ้มไม้เลื้อย WPC ขนาด 3 x 4 เมตร มีราคาประมาณ 1,000-2,400 ยูโร เทียบกับ 2,200-4,000 ยูโรสำหรับอะลูมิเนียม
WPC pergola จำเป็นต้องมีฐานคอนกรีตหรือไม่?
ใช่. เสา WPC จะต้องยึดกับฐานรากคอนกรีตหรือแผ่นพื้นโครงสร้าง สำหรับเรือนปลูกไม้เลื้อยแบบอิสระ จำเป็นต้องมีฐานคอนกรีตที่ตำแหน่งโพสต์แต่ละแห่ง ซุ้มไม้เลื้อยติดผนังยังคงต้องมีฐานรากสำหรับเสาด้านนอก
